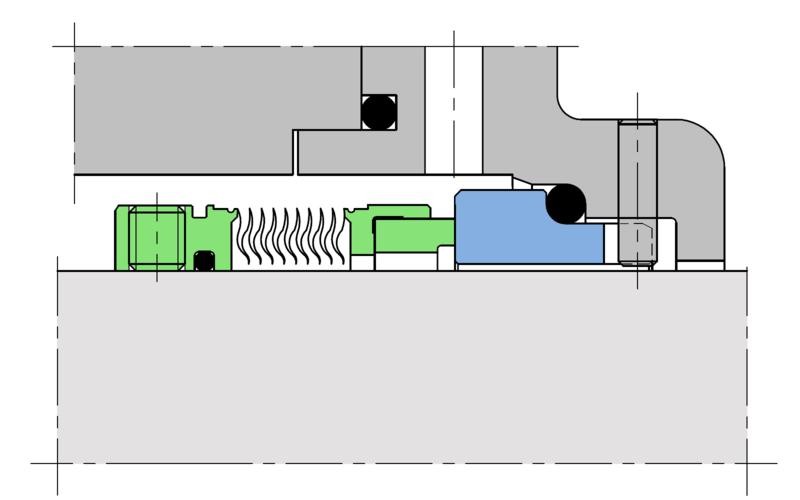

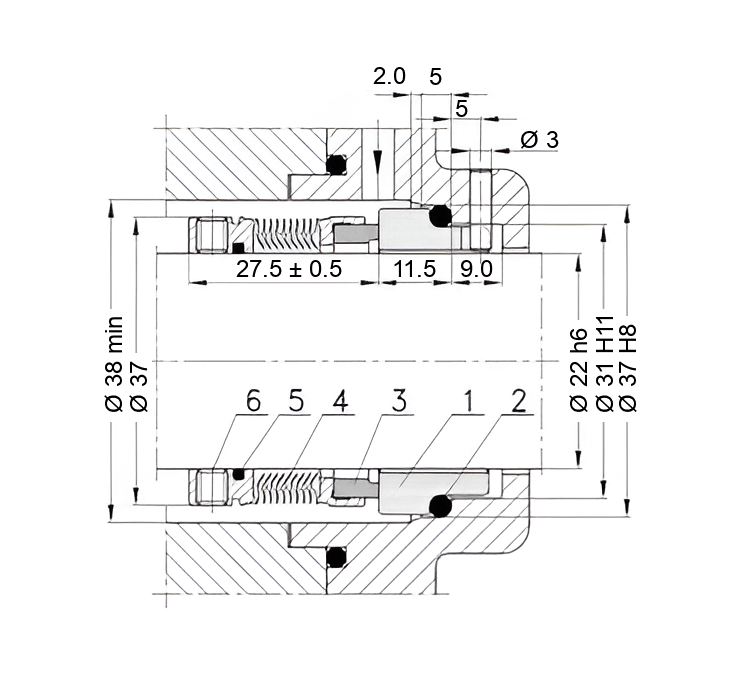

Rozměry mechanické ucpávky 22E1/A0 jsou uvedeny výše. Mechanické ucpávky E1 v jiných rozměrech jsou uvedeny v konfigurátoru a katalogové kartě, které jsou k dispozici v horní části stránky.
Legenda
- 1. Stabilní kroužek
- 2. O-kroužek
- 3. Rotační kroužek
- 4. Těleso ucpávky s vlnovcem
- 5. O-kroužek
- 6. Upevňujicí šrouby
Všeobecné technické údaje
Jednoduchá ucpávka s kovovým vlnovcem, odlehčená, konstrukční řešení v souladu s L1k DIN 24960, nezávislá na směru otáčení.
Rozsah dostupných velikostí
- Průměr hřídele: d = 22 ... 100 mm
Provozní parametry
- Tlak: < 2.0 MPa
- Teplota: < 260 °C
- Rychlost: < 20 m/s (4000 rpm)
Použití
Mechanická ucpávka používána: v petrochemickém, chemickém a farmaceutickém průmyslu. Je určená k provozování s horkými oleji, palivy a jinými uhlovodíky, s tekutými plyny a jinými médií s nízkým obsahem abrazivních látek.
Dostupné možnosti
Dostupné s materiály vyhovujícími FDA a EC 1935/2004.
Materiály
- Rotační kroužek: A, B, Q
- Stabilní kroužek: Q, V
- Sekundární pružná ucpávka: E, K, M, P, V
- Vlnovec: G, M
- Ostatní kovové prvky: G, M
