Rozměry mechanické ucpávky 18VD/AA jsou uvedeny výše. Mechanické ucpávky VD v jiných rozměrech jsou uvedeny v konfigurátoru a katalogové kartě, které jsou k dispozici v horní části stránky.

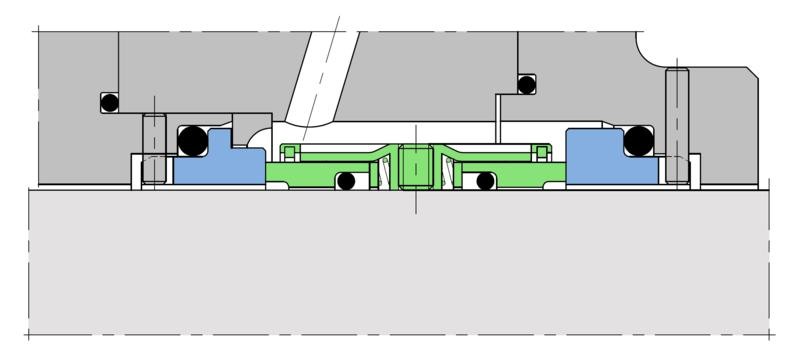

Legenda
- 1. Stabilní kroužek
- 2. Stabilní kroužek
- 3. O-kroužek
- 4. Rotační kroužek
- 5. Rotační kroužek
- 6. O-kroužek
- 7. Pružina
- 8. Těleso ucpávky
- 9. Šroub
- 10. Opěrný kroužek
- 11. Rozpěrný kroužek
- 12. Zajišťujicí kroužek
- 13. Čerpací kroužek (opce)
- Průměr hřídele: d = 18 ... 125 mm
- Tlak: < 1.0 MPa
- Teplota: < 200°C
- Rychlost: < 20 m/s (4000 rpm)
- Rotační kroužek: A, B, Q, U, U1
- Rotační kroužek (strana atmosféry): A, B, Q, U1
- Stabilní kroužek: Q, S, U, V
- Stabilní kroužek (str. atm.): Q, S, U, V
- Sekundární pružná ucpávka: E, K, M, P, V
- Sekundární pružná ucpávka (str. atm.): E, K, M, P, V
- Pružina (pružiny): M
- Ostatní kovové prvky: G, M
