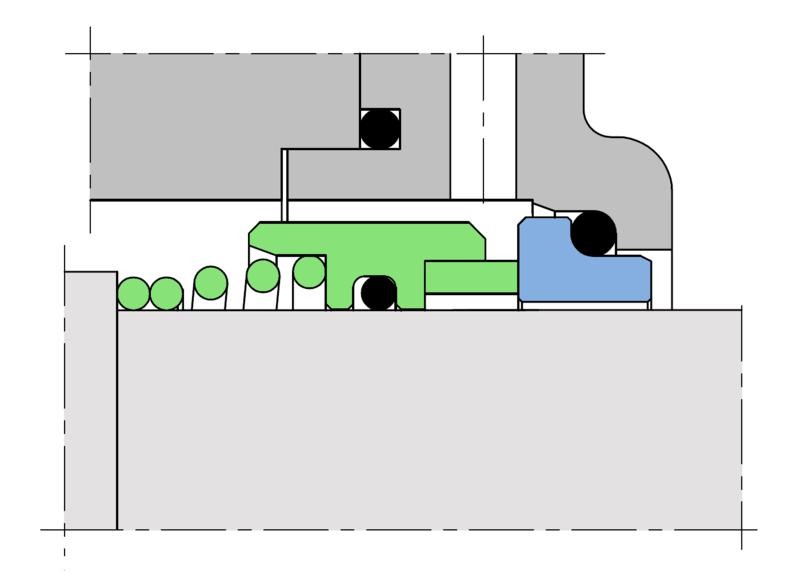

Exemple de construction

Les dimensions de la garniture mécanique 12A3/A0 sont indiquées ci-dessus. Les garnitures mécaniques A3 d’autres dimensions sont présentées dans le configurateur et la fiche catalogue, disponibles en haut de la page.

Légende
  • 1. Grain fixe
  • 2. Joint torique
  • 3. Bague tournante
  • 4. Joint torique
  • 5. Ressort

Paramètres généraux

Garniture mécanique simple, non compensée, ressort central, dépendante du sens de rotation de l’arbre.


Gamme de tailles disponibles

  • Diamètre de l'arbre: d = 12 ... 80 mm

Paramètres de fonctionnement

  • Pression: < 1.0 MPa
  • Température: < 200 °C
  • Vélocité: < 20 m/s (4000 rpm)

Domaine d’utilisation

Garniture mécanique universelle, trouvant son application dans de multiples domaines. Elle est destinée à être utilisée avec l’eau froide, l’eau chaude, les huiles, les carburants, les produits chimiques faiblement corrosifs et les liquides faiblement chargés en substances abrasives.

Garniture A3 à ressort centrale, dépendante du sens de rotation. En regardant le surface frontal de la bague tournante (3), si l’arbre tourne dans les sens des aiguilles d’une montre l’enroulement du ressort doit également être dans le sens des aiguilles d’une montre (A3R), dans le cas contraire l’enroulement du ressort doit également être dans le sens contraire des aiguilles d’une montre (A3L).


Options disponibles

    Des versions ATEX sont disponibles.

Disponible avec des matériaux conformes aux normes FDA et EC 1935/2004.

Matériaux

  • Grain tournant: A, B, Q, U, U1, U2, S
  • Grain fixe: A, B, Q, S, U, U1, U2, V
  • Joint secondaire souple: E, P, V, K
  • Ressort (ressorts)Balg: G
  • Sens de rotation: R, L
  • Autres pièces métalliques: G
