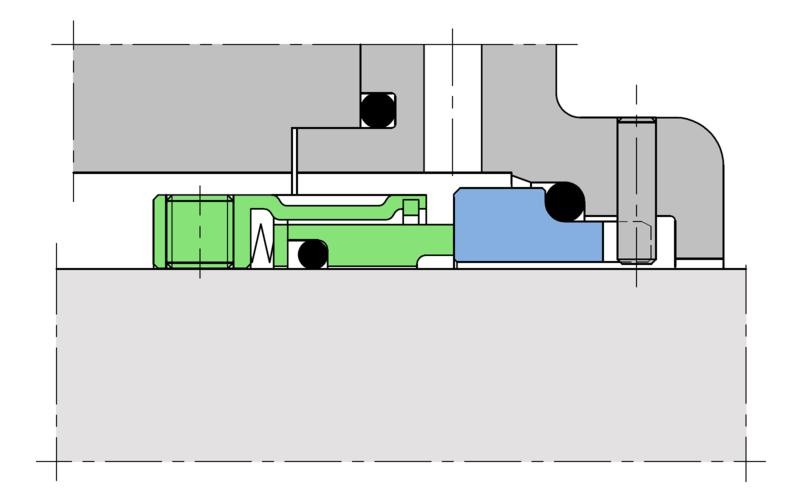

Les dimensions de la garniture mécanique 16V/A0 sont indiquées ci-dessus. Les garnitures mécaniques V d’autres dimensions sont présentées dans le configurateur et la fiche catalogue, disponibles en haut de la page.
Légende
- 1. Grain fixe
- 2. Joint torique
- 3. Bague tournante
- 4. Joint torique
- 5. Ressort
- 6. Boîtier de la garniture
- 7. Vis
- 8. Bague d`arrêt
- 9. Circlip
- Diamètre de l'arbre: d = 16 ... 125 mm
- Pression: < 1.0 MPa
- Température: < 200 °C
- Vélocité: < 20 m/s (4000 rpm)
- Grain tournant: A, B, Q
- Grain fixe: Q, U2, V
- Joint secondaire souple: E, K, M, P, V
- Ressort (ressorts)Balg: G, M
- Autres pièces métalliques: G, M
