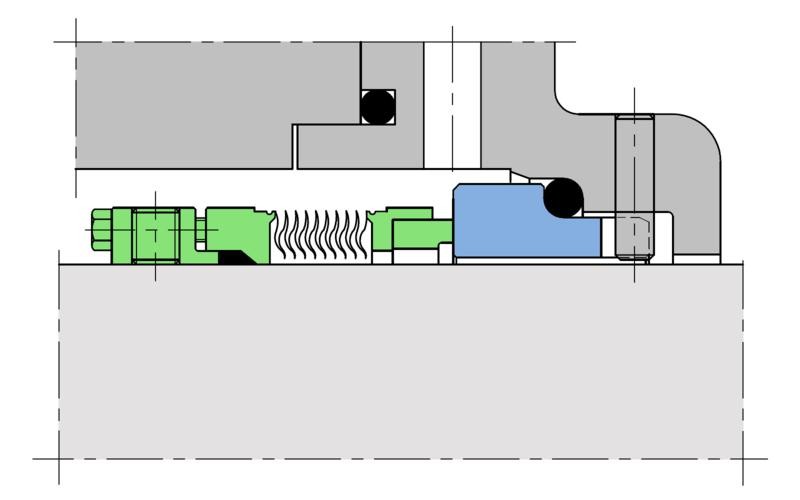

Powyżej pokazane są wymiary uszczelnienia 25E2/A0. Uszczelnienia E2 w innych rozmiarach są przedstawione w konfiguratorze i karcie katalogowej, dostępnych na górze strony.
Legenda
- 1. Pierścień stały
- 2. O-ring
- 3. Pierścień obrotowy
- 4. Korpus uszczelnienia z mieszkiem spawanym
- 5. Pierścień uszczelniający
- 6. Wkręty mocujące
- 7. Pierścień mocujący
- 8. Śruba imbusowa
Charakterystyka ogólna
Uszczelnienie pojedyncze z mieszkiem metalowym, odciążone, niezależne od kierunku obrotów.
O-ringi elastomerowe zastąpione są uszczelkami z elastycznego grafitu, dzięki czemu uszczelnienie może pracować w temperaturach wyższych niż uszczelnienie typu E1.
Zakres dostępnych rozmiarów
- Średnica wałka: d = 25 ... 100 mm
Parametry pracy
- Ciśnienie: < 2.0 MPa
- Temperatura: < 400 °C
- Prędkość: < 20 m/s (4000 rpm)
Zastosowanie
Uszczelnienie mechaniczne stosowane w przemyśle petrochemicznym, chemicznym i farmaceutycznym.
Przeznaczone do pracy z gorącymi olejami, paliwami i innymi węglowodorami, z ciekłymi gazami oraz innymi mediami z małą ilością substancji ściernych.
Dostępne opcje
Dostępne w wersji z materiałami zgodnymi z FDA i EC 1935/2004.
Materiały
- Pierścień obrotowy: A, B, Q
- Pierścień stały: Q
- Wtórne uszczelnienie elastyczne: G
- Mieszek: G, M
- Pozostałe części metalowe: M, T2
